芯片制造之时，离子注入工艺属于构建晶体管的基础，其直接决定了器件性能，以及功耗表现。

阱区形成原理

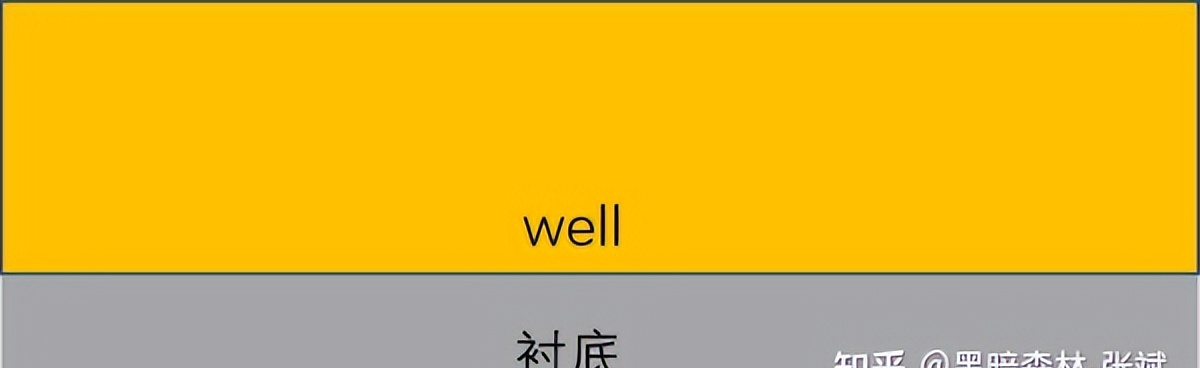

NMOS晶体管要在P型硅衬底上去制作P型阱，离子注入机能把硼或者铟等三价元素加速成高能状态，精准射入硅晶圆特定深度，注入深度是由离子能量控制的，典型的值处于0.5至2微米范围，浓度梯度借助多次注入来调整。

被注入后的晶圆，要经历快速退火举措进行处理，处于大约1000℃的高温状况下，去修复晶格损伤，此步骤要求对温度曲线予以精确把控，以此保证杂质能够均匀分布，现代的晶圆厂是运用尖峰退火工艺的，把热预算控制在了秒级范围以内。

栅氧层制备

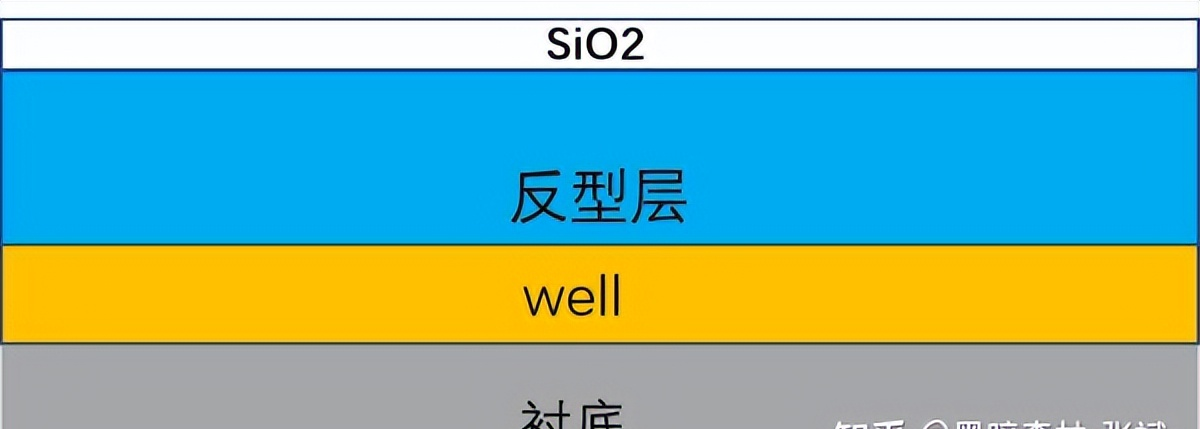

晶体管开关特性受栅氧层质量直接影响，工业级氧化炉于800 - 1200℃环境下通入高纯氧气，于硅表面生长出1 - 2纳米厚的二氧化硅层，温度波动须小于±1℃方可保证厚度均匀性 。

生长速率需对超薄栅氧层进行实时监控，在线厚度测量仪借助光谱反射原理，于每片晶圆采集数百个数据点，氧化速率一般控制在每分钟0.1至0.2纳米 ，生长过快会致使界面缺陷密度升高 。

多晶硅沉积

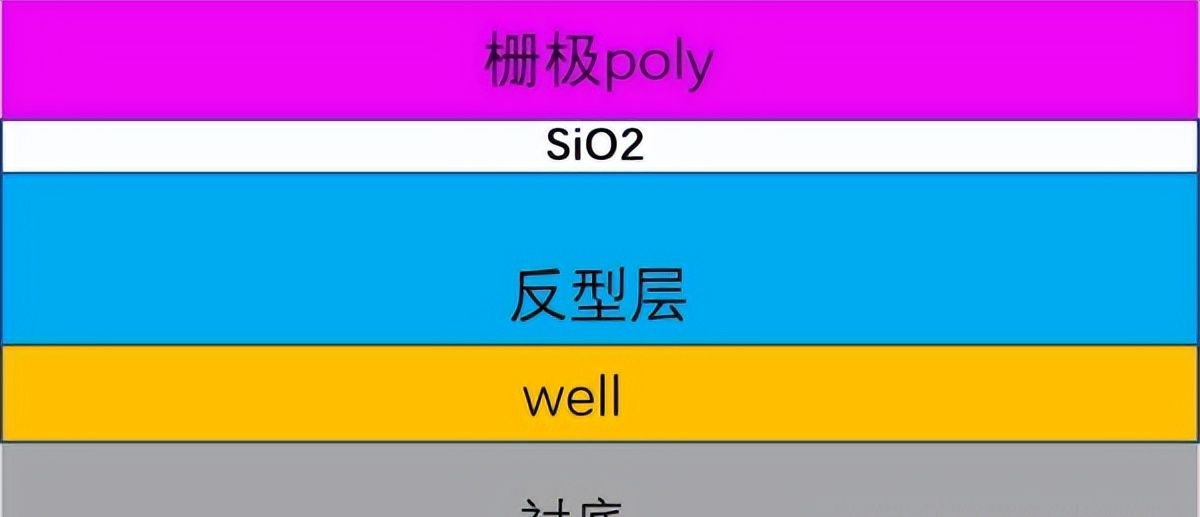

化学气相沉积工艺被用于生成多晶硅栅极，硅烷气体于600 - 650℃在反应室分解，硅原子沉积至栅氧层上，沉积厚度一般是100 - 200纳米，厚度偏差要求小于3% 。

掺杂多晶硅借助原位掺杂得以达成，磷元素或者砷元素于沉积进程里直接混入硅层之中，这种方式相较于后续离子注入而言zoty中欧体育官方网站，更能够确保掺杂均匀性，其电阻率能够被控制在200至500微欧·厘米 。

图形化刻蚀

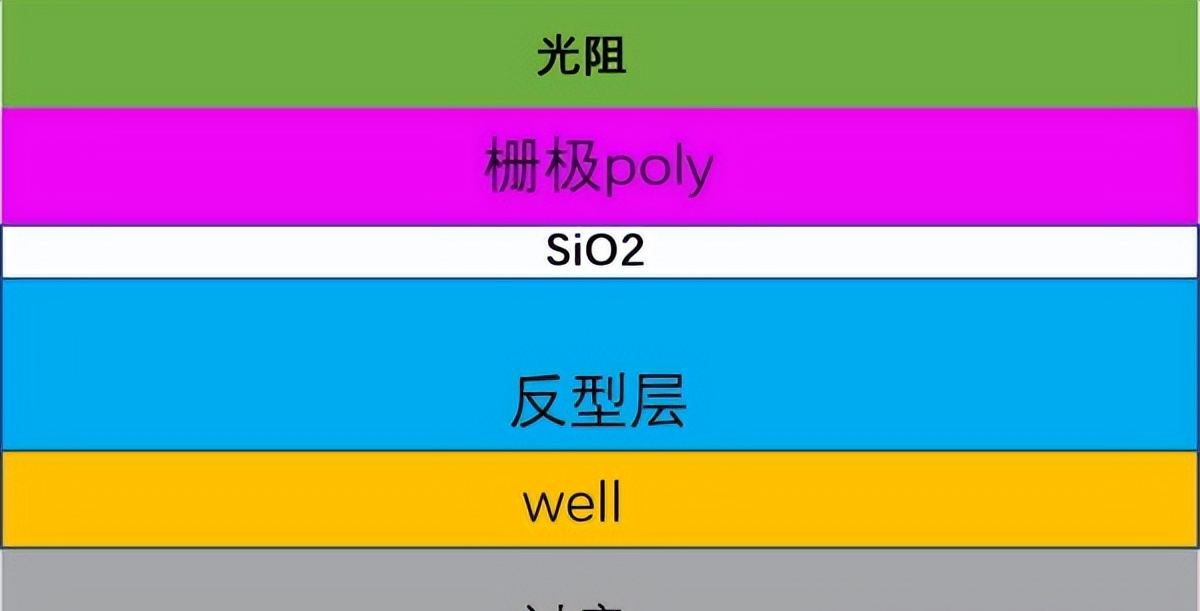

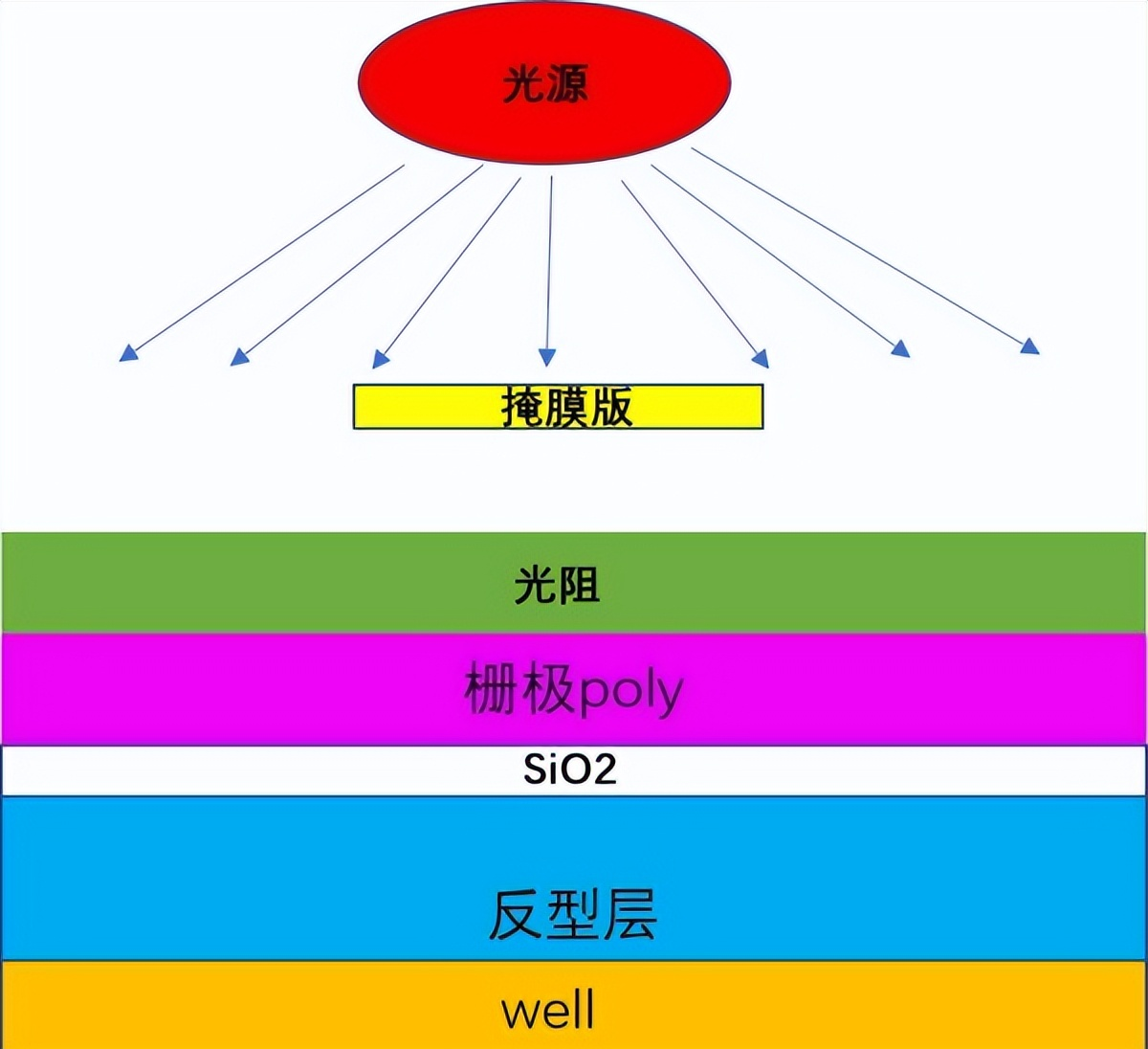

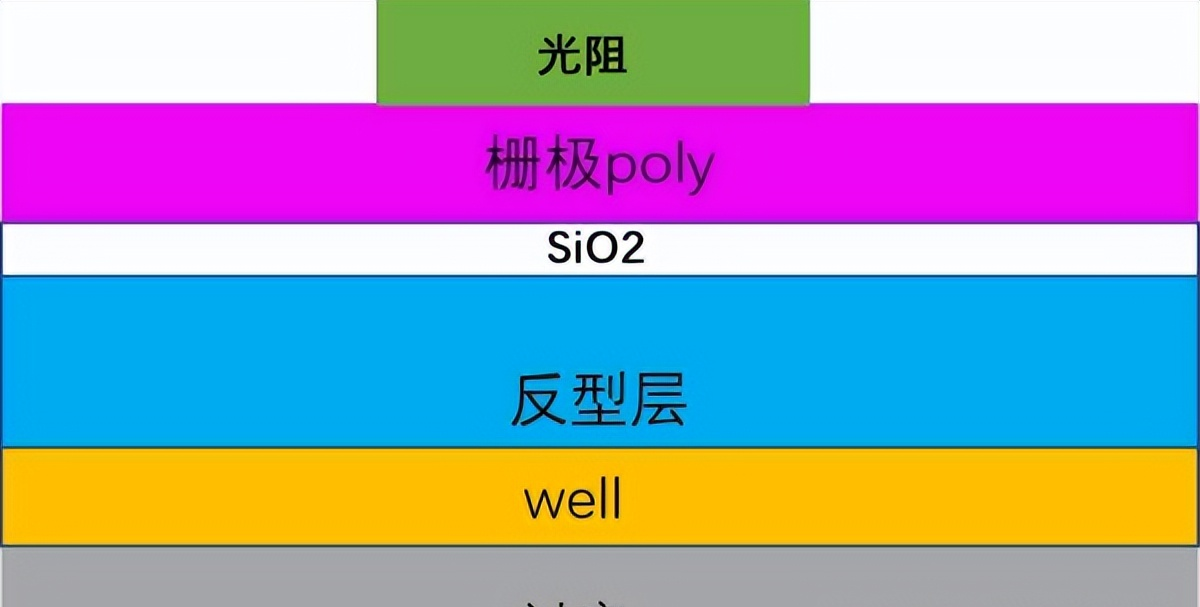

光刻胶被涂覆之后，深紫外光借助掩膜版去对栅极图形开展曝光，现代光刻机运用193纳米波长，能够达成45纳米以下线宽，显影之后所形成的三维光刻胶结构充当刻蚀掩膜。

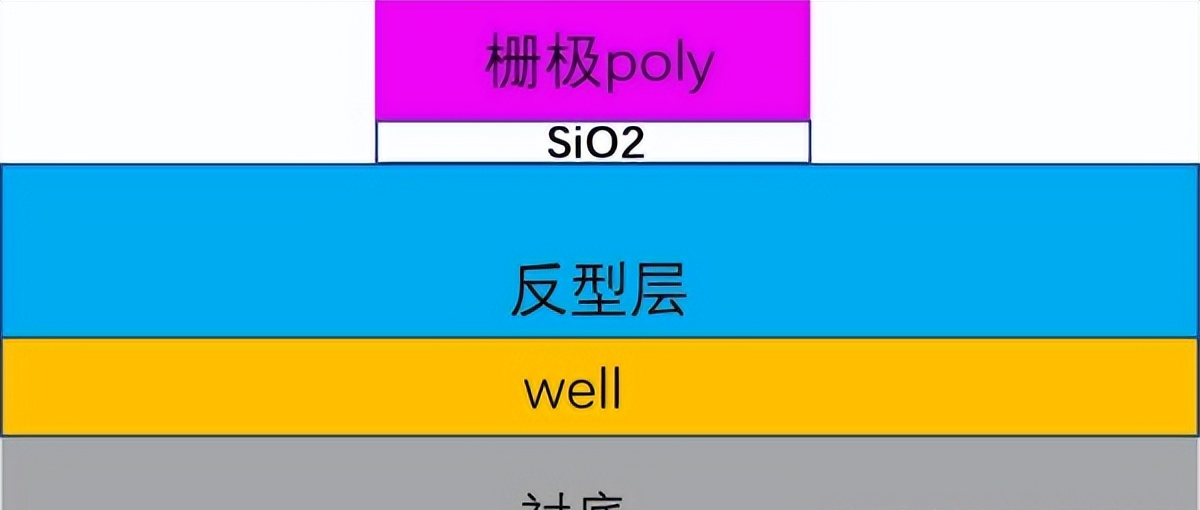

对未保护的多晶硅采取去除流程，是借助氟基气体干法进行垂直轰击从而得以实施，而栅氧层的去除同样是基于此干法刻蚀方式。刻蚀选择比需达成30:1的标准，其目的在于保证刻蚀能于硅衬底表面停止。侧壁角度要控制在88至90度的范围，以此来预防栅极形状产生畸变。

源漏注入

NMOS的源漏区域，是经由砷离子注入而形成的，其能量被设置在20至50千电子伏特，剂量为每平方厘米10的15次方原子，注入角度被调整为7度，以此来防止沟道效应影响结深。

快速退火于1050℃进行，维持数毫秒，借此使杂质激活，同时对扩散距离予以控制。结深一般要求处于50至70纳米范围，薄层电阻需要降低至200欧姆/方以下，这些参数对驱动电流大小有着直接影响。

金属互连

使晶圆表面呈现平整化状态的是化学机械抛光，其高低差要被控制在10纳米以内。在40℃的温度环境下生长二氧化硅介质层的属于等离子体增强化学气相沉积，该介质层的厚度处于500至800纳米的范围。

双大马士革工艺是铜互连所采用的工艺，其先对通孔以及沟槽图形进行刻蚀，之后再通过电镀铜来填满，阻挡层运用的是5纳米厚的氮化钽，其作用是防止铜扩散，最终所形成的互连结构要满足电流密度要求，在65纳米节点时要达到10^6安培/平方厘米。
